Взрывозащищенный кран: назначение, конструкция и области применения

Взрывозащищенный кран — это специализированное грузоподъемное оборудование для работы в средах с потенциальным риском взрыва. В этой статье мы разберем его устройство, принцип действия и ключевые отрасли, где без такой техники не обойтись, а также дадим практические советы по выбору.

Что такое взрывозащищенный кран и где он необходим

Если говорить простыми словами, взрывозащищенный кран — это мостовой, козловой или другой тип крана, все элементы которого спроектированы и изготовлены таким образом, чтобы исключить возможность возникновения искры, перегрева или статического заряда. Это не просто модификация, а комплексное инженерное решение. Обычный кран, поставленный в цех с горючими газами или пылью, сам становится источником повышенной опасности.

Основная сфера применения — так называемые взрывоопасные зоны. Классификация этих зон (по ПУЭ, ГОСТ Р МЭК 60079-хх) учитывает частоту и длительность присутствия опасной смеси. Например, зоны класса 0, 1, 2 — для газов, паров и туманов, а зоны 20, 21, 22 — для горючей пыли. Типичные объекты:

• Нефтегазовая и химическая промышленность (переработка, смешивание, розлив).
• Производство и склады лакокрасочных материалов, растворителей.
• Мукомольные и комбикормовые заводы, где в воздухе витает мучная или угольная пыль.
• Угольные шахты, обогатительные фабрики.
• Производство алюминиевого порошка (АКП) и других металлических пылей.

Ошибка, которую иногда допускают на предприятиях — попытка сэкономить, используя стандартное оборудование с периодической «проверкой». Риск здесь абсолютно несоизмерим с ценой вопроса. Последствия могут быть катастрофическими не только для производства, но и для людей. Как показывает практика, инспектирующие органы такие нарушения пресекают сразу и жестко.

Конструктивные особенности и принцип взрывозащиты

Конструкция взрывозащищенного крана — это не просто герметичный корпус. Защита реализуется на системном уровне и затрагивает каждый узел. Основные методы, регламентированные стандартами (например, серия ГОСТ Р МЭК 60079), включают:

• • Взрывонепроницаемая оболочка (Ex d): Самый распространенный тип. Корпус электродвигателей, пускателей, распределительных коробок выполняется настолько прочным, что выдерживает внутренний взрыв смеси и не дает пламени передаться наружной среде. Фланцевые соединения имеют строго рассчитанный зазор для охлаждения продуктов горения.

Искробезопасная электрическая цепь (Ex i): Ток и напряжение в цепях управления (кнопки, датчики, кабели) ограничиваются до значений, недостаточных для возникновения искры с энергией, способной воспламенить смесь.

• Заполнение оболочки маслом (Ex o) или песком (Ex q), продувка под избыточным давлением (Ex p) — эти методы также применяются для специфических задач.

Помимо электрооборудования, особое внимание уделяется механической части. Здесь критичны:

• Тормозные системы: Часто используются дисковые тормоза с взрывозащищенными приводами. Исключается искрение при торможении.
• Ходовые колеса и рельсы: Подбираются материалы пары трения (например, стальное колесо по стальному рельсу) для минимизации искрообразования. Иногда применяют бронзовые или другие антифрикционные вставки.
• Защита от статического электричества: Все металлические части крана, включая кабину, надежно заземляются. На тележке и концевых балках устанавливают токосъемные шины (или гибкие проводники) для постоянного отвода заряда на заземленные подкрановые пути.

На мой взгляд, ключевой момент, который часто упускают из виду при заказе — это необходимость комплексного подхода. Бессмысленно ставить взрывозащищенную таль на обычную балку, если на ней не заземлены рельсы, или использовать стандартный пульт управления. Все должно быть совместимо и сертифицировано для работы в одной зоне.

Основные типы взрывозащищенных кранов и их характеристики

По типу конструкции различают те же категории, что и в обычном краностроении, но со специфическим исполнением. Основные виды:

1. Взрывозащищенный мостовой кран (опорный или подвесной). Наиболее распространен в цехах. Грузоподъемность обычно от 1 до 50 тонн, пролет — до 30-35 метров. Используется для монтажа оборудования, перемещения сырья и продукции в пределах взрывоопасного цеха.
2. Взрывозащищенный козловой кран. Применяется на открытых площадках, например, для разгрузки вагонов с углем или химикатами на территории предприятия. Здесь дополнительно усиливают защиту от атмосферных воздействий (IP54, IP65).

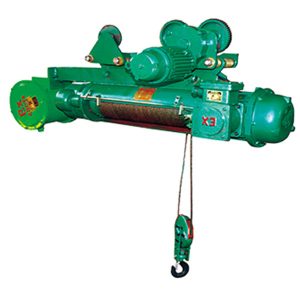

3. Взрывозащищенная электрическая таль (тельфер). Часто используется как самостоятельное подвесное устройство или в составе мостовых кранов. Параметры: грузоподъемность 0.25-10 т, высота подъема до 30 м.

При выборе параметров нужно отталкиваться не только от веса груза. Важны:

• Режим работы (группа классификации M1-M8 по ГОСТ). Для установок с постоянным присутствием взрывоопасной смеси (M1) требования самые жесткие, краны работают в режиме 24/7. Для периодической работы (M3, M4) требования могут быть немного мягче.
• Климатическое исполнение (У, УХЛ, Т) и степень защиты оболочки (IP). Для России актуальны УХЛ (умеренный и холодный климат) с температурой до -40°С.
• Класс взрывозащиты (1Ex, 2Ex) и уровень защиты (Ex d IIC T4 Gb / Ex tD A21 IP65 T135°C). Маркировка кажется сложной, но она точно указывает, для какой среды предназначено оборудование. Консультация с сертифицированным специалистом здесь обязательна.

По нашим наблюдениям, многие заказчики склонны перестраховываться и запрашивать оборудование с завышенными характеристиками защиты «на всякий случай». Это приводит к значительному удорожанию проекта. Грамотный инжиниринг предполагает точный расчет зоны и подбор оптимального по цене и безопасности решения. Данные для такого расчета можно взять, например, из официальных технических регламентов и стандартов на портале Росстандарта.

Обзор производителей и критерии выбора поставщика

Рынок взрывозащищенного грузоподъемного оборудования представлен как европейскими (Konecranes, Demag), так и российскими и китайскими производителями. Европейские бренды предлагают высокое качество и передовые технологии, но их стоимость и сроки поставки зачастую очень высоки. Российские производители лучше адаптированы к местным нормам, но могут уступать в уровне автоматизации.

Китайские производители, такие как ООО Хэнань Куаншань Кран (HNKSQZ), в последние годы серьезно продвинулись в этом сегменте. Компания заявляет о наличии собственных инженерных решений и автоматизированных линий с применением робототехники (более 300 промышленных роботов), что позволяет обеспечивать стабильное качество и конкурентоспособные цены. Важно, что их продукция сертифицируется по международным стандартам (ATEX, IECEx) и российским ГОСТ. В ассортименте, согласно информации с сайта https://www.hnksqz.ru, как раз представлены краны для высокорисковых отраслей: металлургии, атомной энергетики, авиационной промышленности, с функциями взрывозащиты, а также тепло- и искробезопасного исполнения.

Эксплуатация, обслуживание и тенденции рынка

Эксплуатация взрывозащищенного крана требует повышенной дисциплины. Персонал должен проходить специальное обучение. Ежесменный осмотр включает проверку целостности оболочек, состояния заземления, работу сигнализации и блокировок. Категорически запрещены любые «кустарные» доработки или установка несертифицированных компонентов.

Тенденция последних лет — интеграция систем мониторинга состояния и интеллектуального управления. Датчики вибрации подшипников, температуры обмоток двигателей, контроль параметров тормозов позволяют перейти от планово-предупредительного ремонта к ремонту по фактическому состоянию. Это особенно ценно для взрывоопасных производств, так как предсказывает потенциальные отказы до их возникновения. Некоторые продвинутые модели могут быть интегрированы в общую систему диспетчеризации завода.

Еще один тренд — рост интереса к такому оборудованию со стороны стран СНГ, развивающих свою нефтехимию и перерабатывающую промышленность. Это создает спрос не только на сами краны, но и на сопутствующие услуги: аудит безопасности, модернизацию старых парков, обучение персонала.

Заключение

Таким образом, выбор и эксплуатация взрывозащищенного крана — это ответственная задача, требующая глубокого понимания технологии, нормативной базы и особенностей конкретного производства. Это не та область, где можно полагаться на случай или минимальную стоимость. Правильно подобранный и обслуживаемый кран обеспечивает не только бесперебойность технологического процесса, но, в первую очередь, безопасность людей и объекта в целом.

Если у вас остались вопросы по спецификации, сертификации или внедрению подобного оборудования на вашем предприятии, вы можете обсудить их с техническими специалистами. Также рекомендуем посмотреть фото и технические паспорта оборудования в каталоге на нашем сайте, чтобы лучше понять конструктивные особенности.
