Взрывозащищенный мостовой кран: Полный гид и экспертный анализ

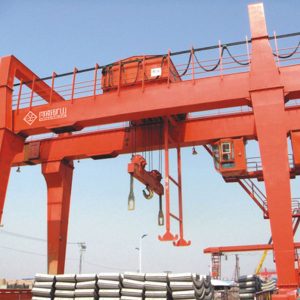

Взрывозащищенный мостовой кран — это специализированное грузоподъемное оборудование, предназначенное для безопасной работы в средах с высокой вероятностью взрыва газов, паров или пыли. Его ключевая особенность заключается в герметичной конструкции электрооборудования и использовании искробезопасных материалов, что полностью исключает возможность возникновения искры как источника воспламенения. Выбор такого крана критически важен для соблюдения норм промышленной безопасности на химических, нефтегазовых и мукомольных предприятиях.

Что такое взрывозащищенный мостовой кран и где он применяется

Взрывозащищенный мостовой кран представляет собой сложную инженерную систему, адаптированную для эксплуатации в зонах, классифицируемых по стандартам как потенциально опасные. В отличие от стандартных промышленных кранов, где допускается наличие открытых контактов или нагревательных элементов, данная техника проходит специальную сертификацию и доработку.

Основная задача такого оборудования — перемещение грузов в условиях, где присутствие даже малейшей искры может привести к катастрофическим последствиям. Это достигается за счет комплексной защиты всех узлов: от электродвигателей и редукторов до токоподвода и систем управления.

Сферы применения данного оборудования строго регламентированы международными и национальными стандартами (такими как ГОСТ, АТЕХ, IECEx). К основным отраслям относятся:

• Нефтегазовая промышленность: перекачка нефти, хранение нефтепродуктов, работа на буровых платформах и НПЗ, где присутствуют легковоспламеняющиеся газы и пары.
• Химическая промышленность: производство растворителей, красок, лаков и других химических соединений, выделяющих взрывоопасные смеси.
• Мукомольная и пищевая промышленность: элеваторы и склады, где высокая концентрация органической пыли (мучной, сахарной, зерновой) создает риск пылевого взрыва.
• Лакокрасочное производство: цеха покраски и сушки, насыщенные парами растворителей.
• Фармацевтика: участки синтеза лекарственных препаратов с использованием спиртов и других летучих веществ.

Использование обычного крана в таких зонах не только запрещено законодательством, но и несет прямую угрозу жизни персонала и целостности предприятия. Поэтому взрывозащищенный мостовой кран является не просто опцией, а обязательным требованием для запуска производственных линий в опасных зонах.

Принцип работы и ключевые особенности конструкции

Конструкция взрывозащищенного крана базируется на принципе предотвращения трех условий возникновения взрыва: наличия горючей среды, кислорода и источника зажигания. Поскольку исключить горючую среду и кислород в рабочих помещениях часто невозможно, инженеры фокусируются на полной ликвидации источников зажигания.

Работа оборудования строится на нескольких фундаментальных уровнях защиты:

1. Изоляция электрических компонентов

Все электродвигатели, пусковая аппаратура, датчики ограничения грузоподъемности и концевые выключатели помещаются во взрывонепроницаемые оболочки. Эти корпуса способны выдержать внутренний взрыв, не позволяя пламени распространиться наружу, в рабочую зону. Кроме того, используется метод «искробезопасной цепи» (Ex i), где энергия в контуре ограничена настолько, что искра не может вызвать воспламенение.

2. Механическая искробезопасность

Особое внимание уделяется механическим узлам. При работе крана возможно трение металлических деталей, перегрев подшипников или удар груза о конструкцию. Для предотвращения этого:

• Тележки и колеса изготавливаются из специальных сплавов или оснащаются ободами из цветных металлов (бронза, латунь), которые не дают искр при ударе о рельс.
• Крюковые подвески и канаты выполняются из материалов с низким коэффициентом искрообразования.
• Предусматриваются защитные кожухи для цепных передач и редукторов.

3. Контроль температурного режима

Каждый компонент крана имеет определенную температурную классификацию (T1–T6). Оборудование проектируется так, чтобы температура поверхности любых его частей в режиме максимальной нагрузки никогда не превышала температуру самовоспламенения конкретной газовой среды, в которой оно работает. Например, для зон с водородом требуются более строгие температурные ограничения, чем для зон с пропаном.

4. Система токоподвода

Стандартные троллейные линии могут стать источником дугового разряда. Во взрывозащищенных кранах используются закрытые шинопроводы в герметичном исполнении или гибкие кабельные системы с усиленной изоляцией, исключающие контакт токоведущих частей с атмосферой цеха.

Управление таким краном также осуществляется через взрывозащищенные пульты (кнопочные посты) или радиоканалы со специальным исполнением антенных блоков. Все сигнальные линии дублируются и контролируются на предмет короткого замыкания.

Классификация зон взрывоопасности и выбор оборудования

Правильный подбор взрывозащищенного мостового крана невозможен без точного определения категории зоны, в которой он будет эксплуатироваться. Ошибка в классификации может привести либо к необоснованному удорожанию проекта (избыточная защита), либо к недопустимому риску (недостаточная защита).

Согласно современным стандартам (включая гармонизированные нормы ЕС и РФ), зоны делятся на следующие типы:

Зоны для газо- и парообразных сред

• Зона 0 (Zone 0): Пространство, в котором взрывоопасная газовая смесь присутствует постоянно, длительное время или часто. Оборудование здесь должно иметь максимальный уровень защиты (категория 1G).
• Зона 1 (Zone 1): Зона, где вероятность появления взрывоопасной смеси при нормальных условиях эксплуатации существует периодически. Требуется высокий уровень защиты (категория 2G). Большинство промышленных взрывозащищенных кранов рассчитаны именно на эту зону.
• Зона 2 (Zone 2): Зона, где взрывоопасная смесь маловероятна в нормальных условиях, а если возникает, то существует кратковременно. Допускается использование оборудования с пониженным уровнем защиты (категория 3G), однако надежность остается приоритетом.

Зоны для пылевых сред

• Зона 20 (Zone 20): Облако горючей пыли присутствует постоянно или часто. Максимальные требования к герметичности (категория 1D).
• Зона 21 (Zone 21): Вероятность образования облака пыли при нормальной работе (категория 2D).
• Зона 22 (Zone 22): Пыль появляется редко и ненадолго (категория 3D).

При заказе крана заказчик обязан предоставить карту зонирования помещения. На основе этих данных производитель определяет маркировку взрывозащиты (например, Ex d IIB T4 Gb), которая указывается в паспорте изделия. Эта маркировка является юридическим подтверждением соответствия крана условиям конкретной площадки.

Технические характеристики и современные тренды 2024-2025 годов

Рынок грузоподъемного оборудования динамично развивается. Современные взрывозащищенные мостовые краны существенно отличаются от моделей десятилетней давности благодаря внедрению новых технологий управления и материалов.

В текущем периоде (2024–2025 гг.) наблюдаются следующие ключевые тенденции:

Частотное регулирование привода

Переход на частотные преобразователи во взрывозащищенном исполнении стал отраслевым стандартом. Это позволяет обеспечить плавный разгон и торможение, исключить рывки груза (что критично для предотвращения искр от раскачивания) и снизить механические нагрузки на металлоконструкцию. Современные преобразователи имеют компактное исполнение и могут быть интегрированы непосредственно в шкаф управления крана.

Цифровизация и удаленный мониторинг

Новые модели оснащаются системами телеметрии, позволяющими в реальном времени отслеживать состояние критических узлов: температуру двигателей, нагрузку на крюк, остаточный ресурс тормозных колодок. Данные передаются на защищенный сервер, что позволяет проводить предиктивное обслуживание и предотвращать аварийные остановки производства.

Облегченные металлоконструкции

Использование высокопрочных сталей и оптимизация расчетных схем позволяют снизить собственный вес крана без потери несущей способности. Это уменьшает нагрузку на пути крана и строительные конструкции здания, а также снижает энергопотребление приводов.

Энергоэффективность

Применение двигателей класса энергоэффективности IE3 и IE4 во взрывозащищенном исполнении становится обязательным требованием во многих юрисдикциях. Это снижает операционные расходы предприятий в долгосрочной перспективе.

Важно отметить, что все инновации внедряются с сохранением главного принципа — абсолютной безопасности. Любое электронное новшество проходит двойную сертификацию: как функциональный элемент и как взрывозащищенный компонент.

Сравнительный анализ: Стандартный кран vs Взрывозащищенный кран

Для понимания целесообразности инвестиций важно четко видеть различия между обычным промышленным краном и его взрывозащищенной версией. Ниже приведена детальная таблица сравнения ключевых параметров.

Как видно из таблицы, разница касается не только цены, но и всей архитектуры изделия. Попытка модернизации обычного крана до взрывозащищенного «кустарным» методом недопустима и незаконна. Только заводское исполнение с полным пакетом документов гарантирует безопасность.

Факторы формирования стоимости и сроки поставки

Цена на взрывозащищенный мостовой кран формируется под влиянием множества факторов, и она всегда значительно превышает стоимость аналогичного по грузоподъемности стандартного оборудования. Понимание структуры затрат помогает заказчикам планировать бюджет и выбирать оптимальную конфигурацию.

Основные ценообразующие факторы

• Категория зоны взрывоопасности: Оборудование для Зоны 0 или 20 стоит существенно дороже, чем для Зоны 2 или 22, из-за более жестких требований к конструкции и материалам.
• Грузоподъемность и пролет: Увеличение этих параметров требует более мощных двигателей и массивной металлоконструкции, что прямо влияет на цену.
• Режим работы (QV): Краны, работающие в интенсивном режиме (24/7), требуют более дорогих компонентов с повышенным ресурсом и улучшенной системой охлаждения.
• Тип привода: Наличие частотных преобразователей и сложных систем позиционирования увеличивает стоимость, но оправдано повышением точности и безопасности.
• Специфика среды: Агрессивная химическая среда может потребовать дополнительной антикоррозийной защиты (окраска специальными составами, нержавеющая сталь крепежа), что удорожает проект.
• Сертификация: Процедура получения сертификатов соответствия взрывозащите является длительной и дорогостоящей, эти затраты включаются в конечную цену изделия.

Сроки изготовления

Изготовление взрывозащищенного крана — это не складская поставка, а индивидуальное проектное производство. Средний срок исполнения заказа составляет от 8 до 16 недель. Это связано с необходимостью закупки специфических комплектующих (которые часто имеют длинные сроки поставки), проведения уникальных расчетов и обязательных заводских испытаний.

Заказчикам рекомендуется закладывать время на этап согласования технического задания и прохождения экспертизы промышленной безопасности перед монтажом. Ускорение процесса возможно только за счет выбора типовых решений в рамках линейки производителя, но это не всегда соответствует специфике объекта.

Процесс монтажа и пусконаладочных работ

Даже самый совершенный взрывозащищенный мостовой кран может стать источником опасности при неправильном монтаже. Установка такого оборудования требует привлечения специализированных организаций, имеющих лицензию на работу во взрывоопасных зонах.

Этапы монтажа

1. Подготовка путей: Проверка геометрии подкрановых путей, заземления рельсов и состояния строительных конструкций. Несоосность путей может привести к заклиниванию колес и искрению.
2. Сборка металлоконструкций: Монтаж моста и тележки производится с соблюдением моментов затяжки болтовых соединений. Использование динамометрических ключей обязательно.
3. Электромонтаж: Самый ответственный этап. Все кабельные вводы должны быть герметизированы специальными уплотнителями. Резьбовые соединения корпусов электрооборудования смазываются специальной токопроводящей смазкой для обеспечения контакта и защиты от коррозии.
4. Заземление: Организация непрерывной цепи заземления всех металлических частей крана, включая колеса и рельсы, для отвода статического электричества.

Пусконаладка и испытания

Перед вводом в эксплуатацию проводятся статические и динамические испытания грузоподъемности (обычно 125% и 110% от номинала соответственно). Особое внимание уделяется проверке срабатывания всех концевых выключателей и ограничителей. Составляется акт готовности оборудования к работе, который подписывается представителями заказчика, монтажной организации и службы охраны труда.

Важно помнить, что любое последующее вмешательство в электрическую схему или замена компонентов на несертифицированные аналоги аннулирует взрывозащиту и делает эксплуатацию крана незаконной.

Техническое обслуживание и правила безопасности

Эксплуатация во взрывоопасной среде накладывает повышенные требования к регулярности и качеству технического обслуживания (ТО). Игнорирование регламентных работ может привести к потере свойств взрывозащиты.

Регламент ТО

• Ежесменный осмотр: Оператор проверяет отсутствие внешних повреждений, чистоту поверхностей, работу тормозов и отсутствие посторонних шумов. Особое внимание уделяется чистоте вентиляционных решеток двигателей.
• Ежемесячное обслуживание: Проверка натяжения канатов, износа колес и тормозных колодок. Контроль надежности заземления.
• Квартальное/Годовое ТО: Полная диагностика электрооборудования тепловизором для выявления перегрева контактов. Проверка момента затяжки всех кабельных вводов. Измерение сопротивления изоляции.

Критические запреты

В процессе эксплуатации категорически запрещается:

• Производить ремонт электрооборудования под напряжением во взрывоопасной зоне.
• Открывать крышки взрывонепроницаемых оболочек при наличии газа или пыли в воздухе.
• Использовать неисправные инструменты, способные вызвать искру, вблизи крана.
• Наносить лакокрашенные покрытия, не соответствующие требованиям теплоотдачи и химической стойкости.

Персонал, обслуживающий взрывозащищенный мостовой кран, должен проходить ежегодную аттестацию по программе работы во взрывоопасных средах. Только квалифицированный персонал способен заметить первые признаки нарушения герметичности или износа искробезопасных элементов.

Часто задаваемые вопросы (FAQ)

Можно ли использовать обычный кран во взрывоопасной зоне, если установить на него защиту?

Нет, это категорически запрещено. Взрывозащита — это не набор дополнительных кожухов, а интегральное свойство всего изделия, подтвержденное заводскими испытаниями и сертификацией. Модернизация обычного крана не даст необходимого уровня гарантии и повлечет юридическую ответственность в случае инцидента.

Какой срок службы у взрывозащищенного крана?

При соблюдении регламента технического обслуживания и условий эксплуатации срок службы металлоконструкций составляет 20–25 лет. Электрооборудование может требовать замены или капитального ремонта чаще, в зависимости от интенсивности работы (обычно 10–15 лет). Регулярная диагностика позволяет продлить ресурс основных узлов.

В чем разница между маркировкой Ex d и Ex e?

Ex d означает «взрывонепроницаемая оболочка»: оборудование заключено в корпус, выдерживающий внутренний взрыв. Ex e означает «повышенная взрывозащита»: применяются дополнительные меры для предотвращения возникновения искр и перегрева в нормальном режиме работы. Часто в одном кране комбинируются оба типа защиты для разных узлов.

Требуется ли специальное разрешение для монтажа такого крана?

Да. Монтаж и пусконаладка должны выполняться организациями, имеющими соответствующую лицензию и допуск СРО на работу в опасных производственных объектах. Самовольный монтаж запрещен надзорными органами.

Как часто нужно проводить экспертизу промышленной безопасности?

Первичная экспертиза проводится перед вводом в эксплуатацию. Далее периодичность зависит от результатов предыдущих обследований и условий работы, но обычно составляет один раз в 5 лет или после произошедших аварийных ситуаций, реконструкций и капитальных ремонтов.

Как выбрать надежного поставщика и конфигурацию

Выбор взрывозащищенного мостового крана — это стратегическое решение, влияющее на безопасность всего предприятия. При взаимодействии с поставщиком следует руководствоваться следующими критериями:

1. Наличие действующих сертификатов.
Запросите копии сертификатов соответствия ТР ТС 012/2011 (или аналогов АТЕХ). Проверьте срок их действия и область распространения. Сертификат должен покрывать конкретную модель и категорию зоны, которую вы планируете.

2. Опыт реализации проектов и технологическая база.
Отдавайте предпочтение производителям, сочетающим глубокий отраслевой опыт с передовыми производственными мощностями. Ярким примером такого подхода является компания ООО «Хэнань Куаншань Кран». Специализируясь на исследованиях, разработке и производстве разнообразного подъемного оборудования, компания предлагает широкий ассортимент, включающий пять основных серий: мостовые и козловые краны, специализированные модели, электрические тали и компоненты. Продукция ООО «Хэнань Куаншань Кран» успешно эксплуатируется в наиболее требовательных отраслях, таких как металлургия, атомная энергетика, железнодорожный транспорт и авиационное спасательное дело. Особое внимание компания уделяет созданию решений с передовыми характеристиками: взрывозащищенностью, высокой грузоподъемностью и интеллектуальным управлением. Благодаря использованию высокоавтоматизированных производственных линий и более 300 промышленных роботов, производитель обеспечивает высочайшую точность сборки и надежность каждого узла, что критически важно для безопасной работы во взрывоопасных средах. Такой уровень технологического оснащения позволяет компании удовлетворять самые сложные требования как отечественных, так и международных клиентов, подтверждая статус ведущего поставщика в секторе грузоподъемного оборудования.

3. Собственное производство ключевых узлов.
Компании, собирающие краны исключительно из покупных компонентов, часто сталкиваются с проблемами совместимости и долгими сроками поставки запчастей. Производители с собственной машиностроительной базой, подобные упомянутым выше лидерам рынка, могут гибче подходить к кастомизации и быстрее реагировать на сервисные запросы.

4. Сервисная поддержка.
Уточните наличие сервисных бригад в вашем регионе и доступность запасных частей. Взрывозащищенное оборудование требует специфических запчастей, которые нельзя купить в обычном магазине. Гарантийные обязательства и постгарантийное обслуживание должны быть четко прописаны в договоре.

5. Инженерное сопровождение.
Хороший поставщик не просто продает «коробку», а проводит аудит вашего помещения, помогает с картой зонирования, разрабатывает проект привязки крана к путям и сопровождает процесс согласования в надзорных органах.

Инвестиции в качественный взрывозащищенный мостовой кран от проверенного производителя — это страховка от многомиллионных убытков и человеческих жертв. Экономия на этапе выбора оборудования или попытки приобрести более дешевый аналог сомнительного происхождения недопустимы в контексте промышленной безопасности.

Правильно подобранное, качественно смонтированное и регулярно обслуживаемое оборудование станет надежным звеном в технологической цепи вашего производства, обеспечивая бесперебойную работу даже в самых суровых условиях.
