Оборудование козлового крана: устройство, принцип работы и основные узлы оборудования

Оборудование козлового крана — это сложный технический комплекс, надёжность которого зависит от каждого узла. В этой статье мы детально разберём устройство, принцип совместной работы всех механизмов и конструктивные особенности основных элементов, что поможет вам лучше понимать, эксплуатировать и обслуживать это оборудование.

Конструктивная основа: мост, опоры и система движения

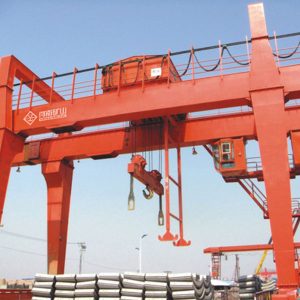

Основой любого козлового крана является его металлоконструкция, которую часто называют «мостом». Она воспринимает все основные нагрузки — от веса груза до динамических усилий при движении. Мост опирается на две жёсткие опоры (ноги), которые перемещаются по подкрановым путям на колёсных тележках. От прочности и жёсткости этой конструкции напрямую зависит не только грузоподъёмность, но и точность позиционирования груза. На деле, даже небольшой прогиб моста под нагрузкой может осложнить, например, точную установку станка в цеху.

Система передвижения крана — это отдельный важный узел. Каждая опора оборудована приводными и неприводными (холостыми) колёсами. Привод, как правило, состоит из электродвигателя, редуктора и тормоза. Важный нюанс, который не всегда очевиден при первом знакомстве: для обеспечения синхронного движения обеих опор и предотвращения перекоса («скоса») используется либо электрическая синхронизация приводов через частотные преобразователи, либо механическая связь длинным трансмиссионным валом. На мой взгляд, современный электрический способ синхронизации предпочтительнее, так как он проще в монтаже и позволяет плавно регулировать скорость.

Подкрановые пути — это фундамент для работы крана, но их часто недооценивают. Пути должны иметь строго горизонтальную и прямолинейную укладку, иначе возникнут дополнительные нагрузки на колёса и механизмы, ведущие к преждевременному износу. Я видел случаи, когда повышенный износ реборд колёс или даже трещины в элементах опор были вызваны не дефектом крана, а неровностями пути. Поэтому регулярный контроль геометрии пути — не формальность, а необходимость.

Главный рабочий орган: механизм подъёма и грузовая тележка

Сердце крана — это механизм подъёма груза. Он располагается на грузовой тележке, которая перемещается по рельсам, уложенным на мосту крана. Таким образом, кран обеспечивает перемещение груза в трёх направлениях: по длине цеха (движение крана), по ширине пролёта (движение тележки) и по вертикали (подъём-опускание). Основные компоненты механизма подъёма включают мощный электродвигатель, редуктор, барабан для намотки каната, грузозахватное устройство (крюк, грейфер, электромагнит) и, что критически важно, надёжные тормоза.

Грузовая тележка — это, по сути, самостоятельная подвижная платформа. Помимо механизма подъёма, на ней установлены механизмы передвижения самой тележки по мосту. Здесь часто применяется схема с отдельными двигателями для каждого из четырёх (или двух) ходовых колёс. Конструкция тележки должна быть максимально компактной и лёгкой, чтобы не «съедать» часть полезной грузоподъёмности крана, но при этом достаточно жёсткой. В условиях нашей эксплуатации, особенно при низких температурах, важно обращать внимание на исполнение подшипниковых узлов и смазку редукторов тележки.

Безопасность работы механизма подъёма обеспечивается несколькими ступенями защиты. Помимо основного рабочего тормоза, устанавливается дополнительный аварийный или стопорный тормоз. Обязательны также концевые выключатели, ограничивающие верхний и нижний пределы подъёма крюка. На современных кранах добавляют датчики перегруза, которые блокируют подъём, если вес груза превышает допустимый. Пренебрежение регулярной проверкой этих систем — одна из самых распространённых ошибок при эксплуатации.

Энергоснабжение и система управления: нервы и мозг крана

Электропитание подвижных механизмов козлового крана — нетривиальная задача. Для подачи тока на грузовую тележку, которая движется относительно моста, а мост — относительно цеха, используются специальные системы: троллейные шины или гибкие кабельные токопроводы (кабельная каретка). Троллеи надёжны, но требуют аккуратного монтажа и защиты от случайного прикосновения. Кабельная каретка выглядит более аккуратно и безопасно, но сам кабель в ней подвержен механическому износу и требует периодической замены.

Система управления современным краном давно вышла за рамки простой кнопочной станции. Она строится на базе программируемых логических контроллеров (ПЛК), которые получают команды от оператора (из кабины или с пульта дистанционного управления) и координируют работу всех приводов. Использование частотных преобразователей для двигателей позволяет добиться плавного пуска и торможения, что снижает динамические нагрузки на конструкцию и предотвращает раскачивание груза. Это не просто удобство, а прямой путь к увеличению срока службы механизмов.

Кабина управления, если она предусмотрена, должна обеспечивать оператору хороший обзор. Часто её размещают на одной из опор крана, но для лучшего обзора места работы иногда используют подвесную кабину, перемещающуюся вместе с грузовой тележкой. Всё большее распространение получает радиоуправление, которое даёт оператору свободу перемещения и позволяет находиться в наиболее безопасной и удобной для контроля зоне. Выбор между кабиной и радиоуправлением зависит от специфики задач и длины пролёта крана.

Вспомогательные и обеспечивающие системы

Кроме основных узлов, оборудование козлового крана включает ряд важных вспомогательных систем. Система освещения рабочей зоны — обязательный элемент для работы в вечернее время или в poorly lit цехах. Противоветровая защита — это не просто формальность для уличных кранов. Она включает anemометры для измерения скорости ветра и автоматические захваты (железнодорожные типа) или шпиндельные стопоры для фиксации крана на рельсах при штормовом предупреждении. Игнорирование этого оборудования может привести к серьёзной аварии.

Системы безопасности также включают звуковую и световую сигнализацию, предупреждающую о начале движения крана. На концах моста и тележки устанавливаются буфера (амортизаторы) для смягчения возможного столкновения с упорами. Для обслуживания механизмов, расположенных на высоте, на опорах часто монтируют лестницы и рабочие площадки. Качество изготовления и монтажа этих, казалось бы, второстепенных элементов многое говорит об общем уровне культуры производства у изготовителя крана.

Современный тренд — это оснащение кранов системами мониторинга состояния (телеметрии). Датчики могут отслеживать параметры работы двигателей (ток, температура), наработку, состояние тормозов, величину прогиба моста. Эти данные передаются на диспетчерский пункт и помогают перейти от планово-предупредительного ремонта к обслуживанию по фактическому состоянию. Для крупных логистических или производственных предприятий такая опция быстро окупается за счёт сокращения внезапных простоев.

Что отличает качественное оборудование? Критерии оценки

При выборе или оценке крана стоит обращать внимание не только на паспортную грузоподъёмность. Ключевой показатель — это класс нагружения (режим работы) крана (А1-А8 по ГОСТ). Он определяет, как часто и с какой интенсивностью кран будет работать. Установка крана лёгкого режима работы (А2-А3) на участок с интенсивной круглосуточной погрузкой — гарантия его быстрого выхода из строя. Расчётный ресурс работы (часто указываемый в циклах) напрямую зависит от этого класса.

Качество изготовления металлоконструкций можно частично оценить визуально: ровность сварных швов, отсутствие заусенцев на металле, качество антикоррозионного покрытия. Узлы, изготовленные на автоматизированных линиях с применением промышленных роботов, как правило, имеют более высокую повторяемость и точность. Это важно для крупных производителей, таких как ООО Хэнань Куаншань Кран, которые поставляют оборудование для ответственных объектов вроде атомной энергетики или авиастроения, где требования к надёжности и точности исключительно высоки.

Наконец, доступность запасных частей и уровень технической поддержки поставщика — это фактор, который проявляется уже после покупки. Наличие официального представительства или сервисных партнёров в вашем регионе, готовность предоставить полный пакет документов (расчёты, паспорта, схемы) на русском языке, возможность провести шеф-монтаж и пусконаладку — всё это признаки серьёзного поставщика, который отвечает за свою продукцию на протяжении всего её жизненного цикла.

Таким образом, надёжная и безопасная работа оборудование козлового крана обеспечивается грамотным взаимодействием всех его узлов — от массивной металлоконструкции до сложной электронной системы управления. Понимание устройства и принципа работы каждого элемента позволяет не только правильно его эксплуатировать, но и своевременно выявлять потенциальные проблемы.

Если у вас есть вопросы по особенностям конкретных узлов или вы хотите поделиться своим опытом эксплуатации — оставляйте комментарии. Для наглядного знакомства с современными конструктивными решениями вы можете посмотреть фотографии и видео работы оборудования на нашем сайте.
