Портальный подъемный кран выбор и применение для эффективной работы на складе

Почему портальный кран — ключ к эффективности современного склада

Выбор подъемно-транспортного оборудования для склада часто сводится к поиску компромисса между грузоподъемностью, зоной охвата и стоимостью владения. В этом контексте портальный подъемный кран представляет собой не просто альтернативу мостовым кранам или погрузчикам, а стратегическое решение для определенных типов логистических объектов. В нашей практике проектирования складских систем мы часто сталкивались с ситуациями, когда клиенты, имея открытые площадки или ангары с широкими пролетами, годами мирились с неэффективностью из-за неправильно подобранной техники. Анализ этих кейсов четко показывает: там, где требуется интенсивная работа с длинномерными, тяжелыми или крупногабаритными грузами на большой, но четко ограниченной площади, портальный кран становится незаменимым.

Конструктивные особенности и типы портальных кранов

Главное отличие портального крана от мостового — его опорная конструкция. Он перемещается по рельсовым путям, уложенным на земле, на собственных «ногах» (портале), под которым может свободно двигаться автотранспорт или храниться другие грузы. Это кардинально меняет логистику склада. Основные типы, с которыми вы столкнетесь при выборе:

• Полнопортальные краны: Имеют две опорные стойки, соединенные мостом и концевыми балками. Требуют укладки двух рельсовых путей. Обеспечивают максимальную устойчивость и грузоподъемность (до 350 тонн и более).
• Полупортальные краны: Одна сторона опирается на рельсовый путь, а другая — на эстакаду или опорную конструкцию у стены. Применяются при ограниченном пространстве или у стен складов, позволяя сэкономить на фундаменте для второго пути.

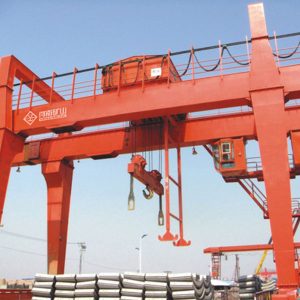

• Козловые краны (разновидность портальных): Часто имеют консоли (вылеты) за пределы опор, что позволяет обслуживать площадь шире, чем колея крана. Идеальны для работы с длинномерными материалами (трубы, лесоматериалы, металлопрокат).

Ключевой параметр здесь — пролет (Lk) — расстояние между осями рельсовых путей. От него напрямую зависит зона обслуживания и стоимость конструкции. На практике мы видели, как ошибка в расчете пролета всего на 2-3 метра приводила к необходимости дорогостоящей перепланировки всей площадки через год эксплуатации.

Как правильно выбрать портальный кран для склада: ключевые критерии

Выбор модели — это не просто сравнение ценников. Это технико-экономическое обоснование, основанное на конкретных задачах вашего склада. Отвечаем на главные вопросы, которые задает каждый грамотный инженер или закупщик.

1. Грузоподъемность (Q) и режим работы (ПВ%). Нельзя просто выбрать кран «с запасом». Нужно анализировать вес стандартного грузового модуля (паллеты, контейнера, пакета металла) и его типовую загрузку. Режим работы (ПВ% — продолжительность включения) определяет класс использования механизма (А1-А8 по ГОСТ 25835). Для круглосуточного склада металлобаз подойдет тяжелый режим (А6-А7), а для сезонной перевалки стройматериалов — более легкий (А3-А4). Источник: ГОСТ 25835-2016.

2. Пролет, высота подъема и длина подкрановых путей. Пролет должен покрывать всю ширину рабочей зоны плюс технологические проезды. Высота подъема крюка должна обеспечивать штабелирование и загрузку высокого транспорта. Длина путей определяет длину зоны обслуживания. Чертеж с нанесенными габаритами склада, зонами хранения и подъездами — лучший помощник на этом этапе.

3. Климатическое исполнение и условия эксплуатации. Будет ли кран работать на улице при -40°C или в отапливаемом ангаре? Это влияет на выбор материалов (сталь), исполнение электрооборудования (степень защиты IP, обогрев кабин), смазочных материалов и тормозных систем. Для северных регионов РФ это критически важный пункт.

4. Электроснабжение и система управления. Стандартное напряжение — 380В, 50 Гц. Однако мощные краны (с приводом основных механизмов от 50 кВт и выше) могут требовать подвода 6 кВ. Система управления — от простой кнопочной с кабины до полностью автоматизированной (АСУ) с дистанционным пультом или интеграцией в WMS-систему склада. Последнее тренд для высокотехнологичных логистических хабов. Именно в таких сложных проектах, где требуются надежность, высокая грузоподъемность и интеллектуальное управление, находит свое применение опыт ведущих производителей. Например, компания ООО “Хэнань Куаншань Кран” (HNKSQZ), специализирующаяся на разработке и производстве подъемного оборудования, предлагает решения, включая портальные и козловые краны, которые успешно работают в металлургии, на железнодорожных терминалах и других объектах с высокими требованиями. Использование автоматизированных линий и роботизированного производства позволяет таким компаниям обеспечивать высокую точность и надежность своей продукции.

Распространенные ошибки при внедрении и как их избежать

Исходя из нашего опыта аудита существующих объектов, выделим три типичные и дорогостоящие ошибки.

Ошибка 1: Экономия на фундаменте и путях. Рельсовый путь для портального крана — это не просто уложенные на грунт рельсы. Это инженерное сооружение с бетонным основанием, дренажем и точнейшей геодезической выверкой. Укладка «на глазок» или на слабый фундамент гарантирует перекосы, повышенный износ ходовых колес и, как следствие, опасные вибрации и преждевременный выход из строя механизмов. Требования к путям регламентированы РД 24.090.97. Источник: РД 24.090.97-98.

Ошибка 2: Игнорирование будущего развития склада. Мы видели, как склад, изначально рассчитанный на хранение труб, через два года начинал работать с тяжелыми станками. Кран, выбранный «впритык» по грузоподъемности, становился узким местом. При выборе закладывайте резерв по грузоподъемности (15-25%) и, по возможности, по длине путей.

Ошибка 3: Пренебрежение обучением персонала и ТО. Портальный кран — сложное техническое устройство, требующее квалифицированного обслуживания. Экономия на регулярном ТО (смазка, проверка тормозов, износ канатов) или допуск к управлению неподготовленных работников — прямой путь к аварии и длительному простою. Обязателен штат или договор с сервисной организацией.

Практические аспекты применения: от разгрузки вагонов до высокого штабелирования

Где же портальный подъемный кран раскрывает свой потенциал на 100%? Приведем реальные сценарии.

• Склады металлопроката и труб: Здесь незаменимы козловые краны с захватами (магнитами, траверсами). Они позволяют быстро разгружать железнодорожные составы и формировать аккуратные штабеля высотой до 6-8 метров, экономя драгоценную площадь.
• Контейнерные площадки (внутризаводские или малые терминалы): Портальные краны с рамой под 20- или 40-футовые контейнеры эффективно переставляют их с автотранспорта на площадку хранения. Их производительность ниже, чем у гигантских судовых контейнеровозов, но для локальных задач это оптимальное по цене решение.
• Строительные полигоны и заводы ЖБИ: Работа с тяжелыми, нестандартными железобетонными изделиями (балки, плиты, кольца колодцев) — их стихия. Кран перемещает груз точно по заданной траектории, минимизируя риск повреждений.
• Лесные склады и базы: Специальные захваты для бревен или пакетов пиломатериалов позволяют портальному крану обрабатывать большие объемы с высокой скоростью.

Для успешной реализации подобных проектов критически важен выбор надежного поставщика, который не только поставит оборудование, но и учтет все нюансы применения. Ведущие производители, такие как ООО “Хэнань Куаншань Кран”, обладают глубокой экспертизой в создании специализированных кранов для металлургии, транспорта и других отраслей, предлагая оборудование с взрывозащищенным, изолированным исполнением или системами интеллектуального управления, что позволяет подобрать оптимальное решение под конкретную задачу склада.

Итог: стратегические выгоды и итоговый чек-лист

Внедрение портального крана — это капитальные вложения. Однако при грамотном расчете они окупаются за счет: резкого увеличения грузооборота на единицу площади, снижения потребности в автопогрузчиках (и их расходов на топливо/электроэнергию), минимизации повреждений груза за счет точного позиционирования и сокращения числа перекладок.

Перед принятием окончательного решения пройдите по этому чек-листу:

1. Техническое задание: Есть ли детальный анализ грузопотоков (макс./средний вес, габариты, интенсивность)?
2. Площадка: Проведено ли геологическое исследование грунта для проектирования фундамента путей? Есть ли место для их укладки с запасом?
3. Инфраструктура: Подведены ли необходимые коммуникации (электричество достаточной мощности, освещение)?
4. Персонал и сервис: Где будут обучаться крановщики и кто будет проводить плановое ТО и ремонт?
5. Юридические аспекты: Учтены ли требования Ростехнадзора к регистрации и эксплуатации крана (для моделей грузоподъемностью свыше 10 тонн)?

Таким образом, портальный подъемный кран — это не универсальный инструмент, а высокоспециализированное решение, которое при правильном выборе и внедрении становится сердцем
