Эл мостовой кран: устройство, принцип работы и виды конструкций

Понимание устройства и принципа работы эл мостовой кран — это основа для его безопасной и эффективной эксплуатации. В этой статье я разберу конструкцию, основные типы и покажу, как эти знания помогают избежать типичных ошибок при заказе и использовании крана.

Устройство эл мостового крана: из чего состоит и как это работает вместе

Если упрощенно, то любой эл мостовой кран — это подвижная балка (мост), которая перемещается по подкрановым путям, закрепленным на колоннах или стенах цеха. На этой балке установлена грузовая тележка с механизмом подъема (электроталью или лебедкой). Кажется, все просто, но именно в деталях конструкции кроются ключевые различия между моделями.

Основные узлы, которые нужно различать: мост (однобалочный или двухбалочный), грузовая тележка, механизмы передвижения моста и тележки, токоподвод (гибкий кабель, троллейный или контактный рельс), и, конечно, система управления — от простой кнопочной станции на кабеле до сложного радиоуправления. Каждый узел имеет свой запас прочности и ресурс, и слабое звено определяет надежность всей системы.

На практике часто сталкиваюсь с тем, что при заказе уделяют внимание только грузоподъемности, забывая о таком параметре, как группа классификации (режим работы) механизмов — от А1 (редкого использования) до А8 (очень интенсивного). Установка крана с низкой группой классификации в литейный цех, где он будет работать почти круглосуточно, — прямой путь к преждевременному износу и поломкам. Это частая, но дорогостоящая ошибка.

Принцип работы и кинематика: как груз перемещается в трех плоскостях

Принцип работы основан на преобразовании электрической энергии в механическую движение в трех основных направлениях: подъем/опускание груза, перемещение тележки вдоль моста и перемещение самого моста поперек цеха. За каждое движение отвечают отдельные электродвигатели с редукторами и тормозными системами.

Важный момент, который не всегда очевиден для новичков: плавность хода и точность позиционирования груза зависят не только от двигателей, но и от типа привода механизмов передвижения. Существуют приводы с центральным (один двигатель на мост через длинный трансмиссионный вал) и раздельным (отдельные двигатели на каждой стороне моста) приводом. Раздельный привод, особенно с частотным регулированием, обеспечивает лучшую синхронизацию и позволяет избежать «перекоса» моста, что критично для широкопролетных кранов.

Еще один нюанс — система торможения. Помимо основного электромагнитного тормоза на двигателе подъема, для безопасности часто требуется дополнительный аварийный или грузоупорный тормоз. Его наличие и тип (механический, дисковый) особенно важны для кранов, работающих с расплавленным металлом, в пожароопасных зонах или при большой высоте подъема. Игнорирование этого требования — серьезное нарушение правил безопасности.

Однобалочный или двухбалочный: как выбрать конструкцию моста

Это один из главных вопросов при выборе. Однобалочный эл мостовой кран (кран-балка) имеет одну главную балку, по которой перемещается тележка. Его преимущества — меньшая стоимость, меньший собственный вес и, как следствие, меньшая нагрузка на строительные конструкции цеха. Он отлично подходит для грузоподъемности до 10-15 тонн и пролетов до 15-18 метров в цехах с невысокой интенсивностью работы.

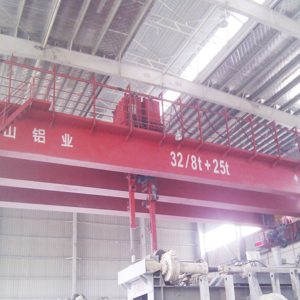

Двухбалочный кран имеет две параллельные главные балки, что обеспечивает гораздо большую жесткость конструкции,更高的 устойчивость и возможность установки более мощных и сложных грузозахватных устройств. Он предназначен для тяжелых (от 15-20 тонн и выше) и интенсивных режимов работы (А6, А7), больших пролетов и ситуаций, где критична точность позиционирования. Например, для монтажа оборудования или в металлургических цехах.

Распространенная ошибка — попытка сэкономить, заказав однобалочный кран для режимов работы, близких к предельным для его конструкции. Визуально он может справиться, но усталостные напряжения в металле балки при постоянных нагрузках приведут к деформациям и трещинам гораздо быстрее, чем у двухбалочного. Как отмечается в отраслевых стандартах и рекомендациях, например, в справочных материалах для проектировщиков, выбор типа моста должен основываться на строгом расчете, а не только на цене.

Специальные исполнения: когда нужен не просто кран, а особое решение

Стандартный эл мостовой кран подходит не для всех условий. В ряде отраслей требуются специальные исполнения, о которых стоит знать:

• • Взрывозащищенное (Ex). Для химических, нефтегазовых производств, складов ЛВЖ. Все электрооборудование (двигатели, пускатели, датчики) имеет особую конструкцию, исключающую искрообразование.
  • Тропическое или морозостойкое. Для работы в условиях повышенной влажности, соляных туманов или при экстремально низких температурах (до -40°C и ниже). Используются специальные стали, краски, морозостойкие резинотехнические изделия и масла.

С пониженным строительным размером. Для цехов с низкими потолками, где критична высота от пола до низа крана (Н).

С управлением из кабины или по радио. Радиоуправление дает оператору мобильность и лучший обзор, что повышает безопасность и производительность на крупных объектах.

Например, для работы в цехах по обработке алюминия или в условиях агрессивной среды может потребоваться кран с повышенной коррозионной стойкостью. Компании, которые специализируются на комплексных решениях, такие как ООО Хэнань Куаншань Кран, часто имеют в портфеле подобные специализированные модели, разработанные для конкретных отраслей, как можно увидеть в их техническом каталоге на отраслевом ресурсе.

Забыть учесть специальные требования — значит получить оборудование, которое либо не пройдет приемку надзорными органами, либо выйдет из строя в первый же год эксплуатации. Это особенно актуально для проектов в атомной энергетике, авиастроении или металлургии, где требования регламентированы строгими стандартами.

На что смотреть при выборе: практический чек-лист помимо тоннажа

Грузоподъемность — это только начало. Вот параметры, которые требуют не менее пристального внимания:

1. Пролет (Span, Lk). Расстояние между осями подкрановых путей. Определяет ширину зоны обслуживания. Неправильно рассчитанный пролет — частая причина, когда кран не может обслужить нужный участок цеха.
2. Высота подъема (H). От нижней точки (пола) до крюка в верхнем положении. Недостаточная высота сделает невозможным штабелирование или перевалку высокого оборудования.
3. Режим работы (Группа классификации, А1-А8). Учитывает частоту использования, среднюю загрузку и характер циклов. Определяет запас прочности механизмов и электрооборудования.
4. Скорости работы. Скорость подъема/опускания и передвижения тележки/крана. Для точного монтажа нужны низкие скорости и плавный пуск (частотное регулирование), для перегрузки сыпучих материалов — наоборот, высокая производительность.
5. Климатическое исполнение и условия окружающей среды. Температура, влажность, запыленность, наличие химически активных веществ.

Всегда запрашивайте у поставщика не только коммерческое предложение, но и расчетную документацию, обосновывающую выбор основных узлов (балок, колес, редукторов) под ваши конкретные условия. Добросовестный производитель должен ее предоставить.

Заключение: знание устройства — ключ к правильному выбору и эксплуатации

Выбор эл мостового крана — это комплексная инженерная задача. Понимание его устройства, принципа работы и различий между типами конструкций позволяет задавать поставщикам правильные вопросы и избегать решений, которые впоследствии обернутся простоем или дорогостоящей модернизацией.

Помните, что надежный кран — это не просто сумма его частей, а сбалансированная система, где каждая характеристика (грузоподъемность, пролет, режим работы, скорость) должна соответствовать технологической задаче и условиям эксплуатации. Инвестируя время в изучение этих основ, вы инвестируете в безопасность и бесперебойную работу своего производства на долгие годы вперед.

Теперь, имея представление об устройстве и принципах работы эл мостового крана, вы можете более осознанно подойти к техническому заданию для поставщиков и контролю качества на этапе приемки оборудования.

Если у вас есть опыт эксплуатации разных типов мостовых кранов или возникли вопросы после прочтения — делитесь в комментариях, обсудим практические аспекты. Поделитесь этой статьей с коллегами-инженерами или специалистами по охране труда — возможно, она поможет в подготовке технической документации или инструктажей.
