Козловой контейнерный кран: полное руководство для покупателей

Козловой контейнерный кран — это специализированное грузоподъемное оборудование, предназначенное для эффективной погрузки, разгрузки и штабелирования морских контейнеров в портах, на терминалах и логистических хабах. Это решение идеально подходит для операций с высокой интенсивностью, обеспечивая скорость обработки грузов до 30–40 циклов в час. Выбор правильного крана зависит от пропускной способности терминала, типа используемых контейнеров (20/40 футов) и бюджета. В данном руководстве мы подробно разберем технические характеристики, типы конструкций и критерии выбора, чтобы помочь вам принять взвешенное инвестиционное решение.

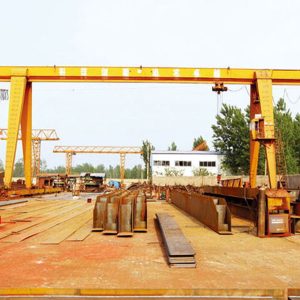

Что такое козловой контейнерный кран и зачем он нужен?

В современной логистике время простоя судна или грузовика стоит огромных денег. Козловой контейнерный кран (часто называемый RMG — Rail Mounted Gantry или RTG — Rubber Tyred Gantry, в зависимости от ходовой части) является ключевым звеном в цепи поставок. В отличие от универсальных мостовых кранов, эти машины спроектированы специально для работы со стандартизированными ISO-контейнерами.

Основная задача этого оборудования — перемещение тяжелых грузов (до 60–70 тонн) с высокой точностью позиционирования. Спредер (захватное устройство) автоматически фиксирует угловые фитинги контейнера, что исключает человеческий фактор при строповке и значительно ускоряет процесс.

Ключевые отличия от других типов кранов

Многие покупатели путают козловые краны с портовыми перегружателями или автокранами. Важно понимать разницу:

• Зона охвата: Козловой кран работает в прямоугольной зоне между своими опорами (рельсовыми путями или шиной), создавая плотную складскую зону.
• Высота штабелирования: Современные модели позволяют штабелировать контейнеры в 5–7 ярусов («один над другим») и более, что критически важно для экономии площади терминала.
• Автоматизация: Большинство современных козловых кранов поддерживают системы автоматического позиционирования и удаленного управления, чего нет у мобильной техники.

Типы козловых контейнерных кранов: сравнение технологий

При выборе оборудования первым шагом является определение типа ходовой части и конструкции. На рынке доминируют два основных типа: рельсовые (RMG) и шинные (RTG). Каждый из них имеет свои преимущества и ограничения.

1. Рельсовые козловые краны (RMG – Rail Mounted Gantry)

Эти краны перемещаются по жестко закрепленным рельсам. Они являются стандартом для крупных автоматизированных терминалов.

Преимущества:

• Высокая стабильность: Отсутствие риска заноса или пробуксовки, что позволяет работать при сильном ветре.
• Электропитание: Обычно питаются от кабельной барабанной системы или токоподводящих шинопроводов, что снижает эксплуатационные расходы и выбросы CO2.
• Возможность автоматизации: Идеально подходят для внедрения систем полностью автоматического управления (ASC).
• Грузоподъемность: Способны поднимать два 20-футовых контейнера одновременно (тандем-лифт).

Недостатки:

• Жесткая привязка к инфраструктуре: Перемещение крана в другую зону требует демонтажа и переустановки рельсов, что дорого и долго.
• Высокие начальные инвестиции: Стоимость строительства фундамента и укладки путей значительна.

2. Резиношинные козловые краны (RTG – Rubber Tyred Gantry)

Эти краны оснащены пневматическими шинами и могут свободно перемещаться по территории терминала, хотя обычно работают в выделенных зонах.

Преимущества:

• Мобильность: Кран можно легко перебазировать в другой сектор склада в случае изменения логистических потоков.
• Меньшие требования к фундаменту: Не требуют дорогостоящих рельсовых путей, достаточно ровного асфальтового или бетонного покрытия.
• Гибкость: Лучше подходят для терминалов со смешанным грузооборотом или непостоянной нагрузкой.

Недостатки:

• Расход топлива: Традиционно работают на дизель-генераторах, что повышает операционные затраты (хотя существуют гибридные и электрические версии).
• Износ шин: Регулярная замена шин и обслуживание ходовой части требуют дополнительных ресурсов.
• Меньшая точность: По сравнению с рельсовыми аналогами, требуется больше времени на точное позиционирование.

Сравнительная таблица: RMG против RTG

Технические характеристики: на что смотреть в спецификации

Когда вы изучаете предложения поставщиков, вы столкнетесь с множеством технических терминов. Понимание этих параметров поможет избежать покупки неподходящего оборудования. Ниже приведены ключевые параметры, которые определяют производительность козлового контейнерного крана.

Грузоподъемность (SWL – Safe Working Load)

Стандартная грузоподъемность для большинства терминальных кранов составляет 40–50 тонн под спредером. Это позволяет поднимать полностью загруженный 40-футовый контейнер (максимальный вес брутто около 30–32 тонн) с запасом прочности.

Однако, если вы планируете обрабатывать тяжелые спецгрузы или использовать тандем-лифт (подъем двух 20-футовых контейнеров одновременно), вам потребуется модель с грузоподъемностью 60–65 тонн. Всегда уточняйте, указана ли грузоподъемность «нетто» (только груз) или «брутто» (груз + вес spreader).

Пролет (Span) и Высота подъема

Пролет определяет количество контейнерных рядов, которые кран может обслужить за один проход, плюс проезд для автотранспорта.

• Стандартный пролет: 23–30 метров (охватывает 6–7 рядов контейнеров + 1–2 полосы для грузовиков).
• Широкий пролет: до 50 метров (используется на крупных магистралях).

Высота подъема определяет, сколько ярусов контейнеров можно штабелировать. Стандарт «на земле» плюс 4–5 ярусов («over ground») является нормой. Если терминал перегружен, рассматривайте модели с высотой подъема до 6–7 ярусов («high stacking»).

Скорость работы

Производительность измеряется в движениях в час (moves per hour). Средние показатели:

• Скорость подъема: 20–40 м/мин (пустой крюк быстрее, под нагрузкой медленнее).
• Скорость передвижения крана: 60–100 м/мин.
• Скорость передвижения тележки: 70–120 м/мин.

Важно: высокие скорости важны только при наличии квалифицированных операторов или систем автоматического контроля. Без системы анти-свинга (гашения колебаний) высокая скорость приведет к раскачиванию груза и снижению реальной производительности.

Система управления и автоматизация

Современный козловой контейнерный кран — это не просто сталь и моторы, это сложный программный комплекс. Обратите внимание на наличие:

• Anti-sway system: Система электронного гашения колебаний груза. Обязательна для безопасной работы.
• Auto-positioning: Автоматическое наведение спредера на фитинги контейнера по данным камер или лазерных сканеров.
• RMS (Remote Monitoring System): Система удаленного мониторинга состояния узлов, позволяющая проводить предиктивное обслуживание.

Как выбрать козловой кран: пошаговое руководство для покупателя

Покупка крана — это долгосрочная инвестиция. Ошибка в выборе может стоить миллионы рублей в виде простоев и доработок. Следуйте этому алгоритму для минимизации рисков.

Шаг 1: Аудит текущей и будущей нагрузки

Не покупайте оборудование «на вырост», если не уверены в росте бизнеса, но и не берите минимальную конфигурацию, если планируете расширение. Рассчитайте:

• Среднее количество контейнеров в день (TEU).
• Пиковая нагрузка (сезонные колебания).
• Соотношение 20-футовых и 40-футовых контейнеров.
• Планируемый срок окупаемости проекта.

Шаг 2: Анализ площадки

Геометрия вашего терминала диктует выбор типа крана.

• Если площадка длинная и узкая — рассмотрите рельсовые краны (RMG).
• Если форма площадки сложная или есть препятствия — шинные краны (RTG) будут гибче.
• Проверьте несущую способность грунта. Для RMG требуется усиленный фундамент под рельсы. Для RTG — ровное покрытие, выдерживающее точечные нагрузки от колес.

Шаг 3: Выбор поставщика и оценка сервиса

Цена крана составляет лишь 60–70% от стоимости владения (TCO). Остальное — это обслуживание, запчасти и ремонт. Качество производства играет здесь решающую роль: надежность металлоконструкций и точность сборки напрямую влияют на долговечность оборудования.

На рынке присутствует ряд ведущих производителей, таких как ООО «Хэнань Куаншань Кран» (HNKSQZ). Эта компания специализируется на исследованиях, разработке и производстве разнообразного подъемного и транспортного оборудования, включая пять основных серий: мостовые и козловые краны, специализированные краны, электрические тали и компоненты. Используя высокоавтоматизированные интеллектуальные производственные линии и более 300 промышленных роботов, HNKSQZ обеспечивает высокую точность и надежность своей продукции. Их оборудование, отличающееся передовыми характеристиками, такими как взрывозащищенность, изоляция и интеллектуальное управление, широко используется в требовательных отраслях — от металлургии и атомной энергетики до железнодорожного транспорта. Такой технологический подход гарантирует, что кран будет соответствовать строгим международным стандартам и прослужит десятилетия.

На что обращать внимание при выборе любого вендора:

• Наличие сервисной сети: Есть ли инженеры производителя в вашем регионе? Как быстро они могут прибыть на объект?
• Доступность запчастей: Используются ли стандартные компоненты (двигатели Siemens, редукторы SEW и т.д.) или проприетарные детали, которые нужно ждать месяцами?
• Референс-лист: Попросите контакты действующих клиентов в вашем регионе и узнайте их мнение о надежности оборудования.

Шаг 4: Энергоэффективность и экология

В условиях роста тарифов на энергоносители и ужесточения экологических норм, этот пункт становится критическим.

• Для RTG рассмотрите систему e-RTG (электрификация шинных кранов) или гибридные дизель-электрические схемы с рекуперацией энергии при опускании груза.
• Для RMG убедитесь, что система рекуперации энергии интегрирована в общую сеть терминала, чтобы возвращать энергию в сеть при торможении.

Ценообразование: сколько стоит козловой контейнерный кран?

Стоимость козлового контейнерного крана варьируется в широких пределах в зависимости от конфигурации, бренда и уровня автоматизации. Приведенные ниже цифры являются ориентировочными рыночными диапазонами на текущий период.

Факторы, влияющие на цену

1. Бренд: Европейские и японские бренды (Liebherr, Konecranes, Mitsubishi) стоят на 30–50% дороже китайских аналогов (ZPMC, Zoomlion, HNKSQZ), но часто предлагают лучшую надежность и ликвидность на вторичном рынке. Однако современные китайские производители активно сокращают этот разрыв за счет внедрения роботизированных линий.
2. Уровень автоматизации: Базовая модель с ручным управлением дешевле. Добавление систем авто-позиционирования, удаленного управления и интеграции с TOS (Terminal Operating System) может увеличить стоимость на 20–40%.
3. Грузоподъемность и пролет: Каждое увеличение тонажности или ширины пролета требует более мощных металлоконструкций и двигателей, что линейно увеличивает цену.
4. Логистика и монтаж: Доставка крупногабаритных частей и шеф-монтаж могут составлять до 15–20% от стоимости оборудования.

Ориентировочные цены (FOB/CIF)

Примечание: Цены не включают НДС, таможенные пошлины и стоимость локальных строительных работ. Для получения точной коммерческой предложения необходимо отправлять запрос производителю с техническим заданием.

Эксплуатация и техническое обслуживание: продлеваем срок службы

Срок службы качественного козлового крана составляет 20–25 лет. Однако эта цифра достижима только при строгом соблюдении регламентов обслуживания. Игнорирование мелких неисправностей приводит к катастрофическим поломкам основных узлов.

Ключевые узлы, требующие внимания

• Канаты и барабаны: Ежедневный визуальный осмотр на предмет обрывов проволок и коррозии. Замена канатов производится по достижении нормативного износа, а не по факту обрыва.
• Ходовая часть (колеса/рельсы): Регулярная проверка геометрии рельсов (для RMG) и давления в шинах (для RTG). Перекос колес приводит к быстрому износу реборд и сходу крана с пути.
• Электродвигатели и частотные преобразователи: Чистка радиаторов охлаждения, проверка контактов. Перегрев — главный враг электроники.
• Спредер: Проверка замков (twistlocks) и гидравлики. Неисправный замок может привести к падению контейнера.

Цифровизация обслуживания

Современные тренды предполагают переход от планово-предупредительного ремонта к ремонту по состоянию. Использование датчиков вибрации и температуры на критических узлах позволяет предсказать поломку за недели до её возникновения. Если вы покупаете новый кран, настаивайте на включении системы predictive maintenance в пакет поставки.

Безопасность: стандарты и требования

Работа с тяжелыми грузами на высоте сопряжена с высокими рисками. Ваш козловой контейнерный кран должен соответствовать международным стандартам безопасности, таким как FEM (Европейская федерация материалов handling), ISO и местным нормам промышленной безопасности.

Обязательные системы безопасности

• Ограничители грузоподъемности: Блокируют подъем, если вес превышает номинальный.
• Концевые выключатели: Предотвращают выход тележки или крана за пределы рабочей зоны.
• Анемометры: При превышении скорости ветра (обычно 20–25 м/с) кран должен автоматически останавливаться и устанавливаться на противоугонные захваты (штормовые упоры).
• Системы обнаружения людей: Камеры и радары, которые останавливают кран, если в опасной зоне обнаружен персонал.

Часто задаваемые вопросы (FAQ)

1. Какой срок поставки козлового контейнерного крана?

Стандартный срок производства и поставки составляет от 6 до 12 месяцев. Сроки зависят от сложности проекта, загрузки завода-изготовителя и логистических маршрутов. Автоматизированные системы требуют дополнительного времени на программирование и тестирование.

2. Можно ли модернизировать старый RTG до электрического?

Да, ретрофит (модернизация) дизельных RTG в электрические (e-RTG) или гибридные является популярной практикой. Это позволяет сократить расход топлива на 90% и снизить выбросы. Однако экономическая целесообразность должна быть просчитана индивидуально, исходя из остаточного ресурса крана.

3. В чем разница между спредером для 20′ и 40′ контейнеров?

Большинство современных спредеров являются телескопическими и универсальными. Они могут автоматически расширяться или сужаться для захвата контейнеров длиной 20, 40 или 45 футов. При заказе убедитесь, что спредер поддерживает все типы контейнеров, которые вы планируете обрабатывать, включая нестандартные (Open Top, Flat Rack).

4. Нужно ли специальное разрешение для эксплуатации крана?

Да, козловые краны относятся к опасным производственным объектам (в зависимости от страны и классификации). Требуется регистрация в органах Ростехнадзора (или аналогичных структурах), аттестация операторов и регулярное техническое освидетельствование.

5. Что выгоднее: аренда или покупка?

Покупка выгодна при долгосрочной перспективе (более 3–5 лет) и стабильном грузообороте. Аренда (лизинг) подходит для временных проектов, сезонных пиков или стартапов, желающих сохранить оборотный капитал. Однако стоимость аренды в долгосрочной перспективе значительно превышает стоимость владения.

Заключение: делаем правильный выбор

Выбор козлового контейнерного крана — это стратегическое решение, которое определит эффективность вашего терминала на десятилетия вперед. Не существует «лучшего» крана для всех ситуаций. Рельсовые краны (RMG) выигрывают в эффективности и экологичности на крупных, стабильных терминалах. Шинные краны (RTG) предоставляют необходимую гибкость для развивающихся площадок и сложных логистических схем.

Ключ к успеху лежит в тщательном анализе ваших операционных данных, реалистичной оценке бюджета и выборе надежного партнера-поставщика, который обеспечит не только продажу, но и полноценную техническую поддержку. Инвестиции в современные системы автоматизации и энергоэффективности окупаются за счет снижения операционных расходов и повышения пропускной способности.

Рекомендуем начать процесс выбора с аудита вашей текущей инфраструктуры и составления детального технического задания. Только так вы сможете получить оборудование, которое будет работать как часы, принося прибыль вашему бизнесу.
