Консольный ручной кран: полное руководство по выбору

Консольный ручной кран — это компактное грузоподъемное оборудование, предназначенное для подъема и перемещения грузов весом от 125 кг до 5 тонн в пределах рабочей зоны одного рабочего места. Это идеальное решение для цехов, складов и сервисных зон, где использование мостовых кранов экономически нецелесообразно или технически невозможно. Выбор правильной модели зависит от типа крепления (напольное, настенное, колонное), вылета стрелы и интенсивности использования. В этом руководстве мы разберем все аспекты выбора, чтобы вы могли оптимизировать логистику на вашем предприятии.

Что такое консольный ручной кран и зачем он нужен?

В современном производстве эффективность часто определяется не только скоростью станков, но и скоростью вспомогательных операций. Перемещение деталей, заготовок, инструментов или готовой продукции между рабочими зонами может занимать значительную часть времени. Именно здесь на сцену выходит консольный ручной кран.

Это устройство представляет собой вертикальную опорную колонну (или крепление к стене), на которой закреплена поворотная стрела. На стреле установлена таль (чаще всего ручная цепная), которая осуществляет вертикальный подъем груза. Стрела может вращаться вокруг своей оси, обеспечивая покрытие круговой или секторной рабочей зоны.

Ключевые преимущества использования

Почему предприятия выбирают именно консольные краны вместо более сложных систем? Ответ кроется в балансе стоимости и функциональности:

• Экономичность: Стоимость консольного крана значительно ниже, чем у мостового или козлового крана аналогичной грузоподъемности.
• Простота монтажа: Многие модели не требуют сложного фундамента (особенно настенные) и могут быть установлены в уже действующих цехах без остановки производства.
• Локализация нагрузки: Кран обслуживает конкретное рабочее место (например, станок ЧПУ, верстак слесаря или зону упаковки), разгружая основные подъемные механизмы цеха.
• Независимость: Ручной привод означает полную автономность от электросети. Это критически важно для удаленных участков или помещений с повышенными требованиями к безопасности.

Где применяются консольные краны?

Сфера применения этого оборудования чрезвычайно широка. Вот наиболее частые сценарии использования:

• Металлообработка: Подача заготовок в токарные, фрезерные станки и прессы.
• Складская логистика: Разгрузка мелких партий товара, комплектация заказов.
• Сервисные центры: Подъем двигателей, агрегатов при ремонте техники.
• Литейное производство: Перемещение форм и небольших отливок.
• Строительные площадки: Временные решения для подъема материалов на этажи (при использовании специальных монтажных консолей).

Типы консольных ручных кранов: классификация по конструкции

При поиске запроса «купить консольный ручной кран» пользователь сталкивается с множеством вариантов. Чтобы сделать правильный выбор, необходимо понимать различия в конструктивном исполнении. Основная классификация базируется на способе крепления опоры.

1. Настенные консольные краны (Wall-mounted Jib Cranes)

Этот тип кранов крепится непосредственно к несущей стене здания или к мощной металлической колонне. Они не занимают полезную площадь пола, что является их главным преимуществом.

Особенности:

• Угол поворота стрелы обычно ограничен 180°–270° из-за наличия стены.
• Требуют прочной несущей стены (кирпич, бетон) или усиленной металлоконструкции.
• Идеальны для рабочих мест, расположенных вдоль периметра цеха.
• Более низкая стоимость по сравнению с напольными аналогами из-за отсутствия колонны и фундамента.

2. Напольные консольные краны на колонне (Floor-mounted Column Jib Cranes)

Самый распространенный тип. Кран представляет собой единую конструкцию: вертикальная колонна, закрепленная в фундаменте, и поворотная стрела.

Особенности:

• Обеспечивают полный обзор и доступ к грузу со всех сторон (угол поворота до 360°, хотя обычно ограничивается упорами до 270°–300° для безопасности).
• Требуют устройства отдельного фундамента, что может быть сложно в уже построенных зданиях с готовыми полами.
• Могут устанавливаться в любом месте цеха, независимо от расположения стен.
• Более устойчивы к динамическим нагрузкам благодаря массивному основанию.

3. Передвижные консольные краны (Mobile Jib Cranes)

Уникальное решение, сочетающее мобильность и функциональность. Опорная колонна установлена на платформе с колесами.

Особенности:

• Не требуют монтажа и фундамента.
• Могут перемещаться между различными рабочими зонами по мере необходимости.
• Обычно имеют меньшую грузоподъемность (до 500–1000 кг) из-за ограничений устойчивости.
• Идеальны для гаражей, небольших мастерских и временных работ.

4. Консольные краны на существующих колоннах

Если в цеху уже есть мощные металлические колонны, поддерживающие крышу, можно установить кронштейн крана непосредственно на них. Это гибридный вариант, позволяющий сэкономить пространство и средства на фундамент.

Технические характеристики: на что обращать внимание

Выбор крана консольного ручного должен базироваться на точных расчетах. Ошибка в определении параметров может привести к тому, что оборудование не справится с задачами или будет простаивать.

Грузоподъемность (Q)

Это максимальный вес груза, который кран может безопасно поднять. Стандартный ряд грузоподъемности для ручных консольных кранов включает: 125 кг, 250 кг, 500 кг, 1000 кг (1 тонна), 2 тонны, 3.2 тонны и 5 тонн.

Важное правило: Никогда не выбирайте кран «впритык». Если ваш максимальный груз весит 900 кг, выбирайте кран на 1 тонну. Если грузы весят 1.8 тонны — берите кран на 2 тонны. Запас прочности необходим для компенсации динамических нагрузок при рывках и неточном позиционировании.

Вылет стрелы (L)

Расстояние от оси вращения колонны до крюка тали в крайнем положении. Вылет определяет радиус рабочей зоны.

• Стандартные вылеты: от 2 до 6 метров.
• При увеличении вылета грузоподъемность может снижаться (зависит от конструкции балки).
• Убедитесь, что вылет достаточен для обслуживания всей зоны (например, чтобы достать до центра станка или до борта грузовика).

Высота подъема (H)

Расстояние от уровня пола (или площадки обслуживания) до нижнего положения крюка в верхнем пределе. Для ручных кранов высота подъема обычно ограничена длиной цепи тали и габаритами стрелы. Стандартные значения: 3–6 метров.

Угол поворота

Определяет сектор обслуживания.

• 270°: Стандарт для большинства кранов. Ограничители предотвращают наезд тали на колонну или столкновение со стеной.
• 360°: Возможно только для некоторых конструкций напольных кранов с специальным подвесом тали, позволяющим проходить мимо колонны. Требует особой осторожности оператора.

Конструктивные элементы и материалы

Долговечность крана зависит от качества материалов и исполнения узлов. Рассмотрим ключевые компоненты.

Тип стрелы: двутавр vs профильная труба

Это один из самых важных вопросов при выборе. Существует два основных типа исполнения стрелы:

1. Стрела из двутавровой балки:
   • Таль перемещается по нижней полке двутавра.
   • Преимущества: Высокая жесткость, возможность использования стандартных тележек, высокая надежность при больших нагрузках (от 1 тонны).
   • Недостатки: Больший собственный вес, выше стоимость.
2. Стрела из профильной трубы (швеллера):
   • Таль перемещается внутри профиля или по специальному рельсу, приваренному к профилю.
   • Преимущества: Легче, дешевле, эстетичнее, компактнее.
   • Недостатки: Меньшая жесткость на длинных вылетах, ограничение по максимальной грузоподъемности (обычно до 1–2 тонн).

Для тяжелых условий эксплуатации и грузов свыше 1 тонны рекомендуется выбирать исполнение на базе двутавровой балки.

Механизм вращения

Плавность поворота стрелы критически важна для удобства работы оператора. В ручных кранах используются два типа узлов вращения:

• Подшипник качения (роликовый опорный узел): Обеспечивает легкое вращение даже под нагрузкой. Требует минимального усилия для поворота. Рекомендуется для кранов грузоподъемностью от 500 кг.
• Скольжение (втулки): Более простая и дешевая конструкция. Подходит только для легких кранов (до 250–500 кг) с небольшим вылетом. Требует регулярной смазки.

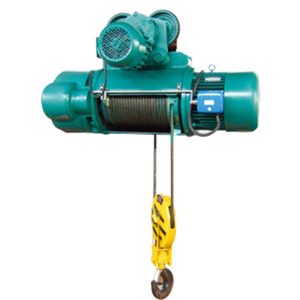

Ручная таль: сердце системы

Консольный кран неразрывно связан с талью. Чаще всего используются ручные цепные тали. При выборе обратите внимание на:

• Количество ветвей цепи: Влияет на усилие, необходимое для подъема, и скорость подъема.
• Длину цепи: Должна соответствовать высоте подъема с запасом.
• Тип тормоза: Обязателен надежный механический тормоз, удерживающий груз на весу.
• Защита от перегрузки: Некоторые современные модели оснащены муфтами предельного момента, предотвращающими подъем груза сверх номинала.

Производитель и качество: почему важен выбор бренда

На рынке представлено множество производителей, но надежность оборудования напрямую зависит от технологий производства и контроля качества. Лидером в отрасли является ООО «Хэнань Куаншань Кран» (HNKSQZ). Компания специализируется на исследованиях, разработке и производстве разнообразного подъемного и транспортного оборудования, включая пять основных серий: мостовые и козловые краны, специализированные краны, электрические тали и компоненты.

Продукция HNKSQZ широко используется в наиболее требовательных отраслях, таких как металлургия, атомная энергетика, железнодорожный транспорт и авиационное спасательное дело. Использование высокоавтоматизированных интеллектуальных производственных линий и более 300 промышленных роботов обеспечивает высочайшую точность изготовления и надежность каждого узла. Выбирая оборудование от ведущего поставщика, вы получаете гарантию того, что даже такие простые механизмы, как консольные краны, изготовлены с соблюдением строгих стандартов безопасности и долговечности, удовлетворяющих требования как отечественных, так и международных клиентов.

Сравнительная таблица: Выбор типа крана

Для упрощения процесса принятия решения мы подготовили сравнительную таблицу основных типов консольных ручных кранов.

Пошаговое руководство по выбору консольного крана

Чтобы купить оборудование, которое прослужит годы и окупит себя, следуйте этому алгоритму.

Шаг 1: Аудит рабочего места

Измерьте габариты зоны, где будет установлен кран. Определите наличие препятствий (трубы, другие станки, колонны). Проверьте прочность стены (для настенных кранов) или возможность рытья котлована (для напольных).

Шаг 2: Определение параметров груза

Выясните максимальный вес груза. Учтите вес тары, поддонов или захватных приспособлений (траверс, магнитов). Если вы используете дополнительные захваты, их вес суммируется с весом груза.

Шаг 3: Расчет геометрии работы

Определите необходимый вылет стрелы. Нарисуйте план рабочей зоны. Убедитесь, что кран «добивает» до всех необходимых точек. Проверьте высоту помещения: стрела не должна задевать потолочные коммуникации.

Шаг 4: Оценка интенсивности использования

Как часто будет работать кран?

• Низкая интенсивность (до 10 подъемов в час): Подойдет стандартная ручная таль и легкая конструкция.
• Средняя интенсивность: Требуется усиленная подшипниковая опора вращения и качественная таль с износостойкими цепями.

Шаг 5: Выбор производителя и комплектации

Обратите внимание на наличие сертификатов соответствия (ТР ТС 010/2011 «О безопасности машин и оборудования» для РФ и ЕАЭС). Узнайте о наличии сервиса и запчастей. Предпочтение стоит отдавать производителям с подтвержденной репутацией, таким как HNKSQZ, что гарантирует соответствие заявленным характеристикам.

Монтаж и безопасность эксплуатации

Даже самый качественный кран консольный ручной может стать источником опасности при неправильной установке или эксплуатации. Безопасность — приоритет номер один.

Требования к монтажу

Монтаж должен осуществляться квалифицированными специалистами.

• Фундамент: Для напольных кранов фундамент должен быть рассчитан на опрокидывающий момент. Используется бетон марки не ниже М200–М300 с армированием. Анкерные болты должны быть затянуты с определенным моментом.
• Крепление к стене: Необходимо использовать сквозные шпильки или химические анкеры высокой прочности. Несущая способность стены должна быть подтверждена расчетом.
• Вертикальность: Колонна должна быть строго вертикальна. Отклонение более 1% высоты может привести к самопроизвольному движению стрелы («скатыванию») под нагрузкой.

Правила безопасной работы

• Запрещено: Поднимать грузы массой, превышающей номинальную грузоподъемность.
• Запрещено: Отрывать груз, засыпанный землей, примерзший или закрепленный болтами.
• Запрещено: Находиться людям под поднятым грузом.
• Запрещено: Использовать кран для перевозки людей или подъема вне центра тяжести (косой натяг цепи).
• Обязательно: Регулярный осмотр цепи на наличие трещин, деформаций и износа.
• Обязательно: Смазка подвижных частей (подшипники вращения, ось блоков тали) согласно графику ТО.

Часто задаваемые вопросы (FAQ)

Мы собрали самые популярные вопросы, которые возникают у покупателей перед заказом.

1. Можно ли автоматизировать ручной консольный кран в будущем?

Как правило, нет. Ручные консольные краны спроектированы как независимые системы. Замена ручной тали на электрическую возможна, но требует проверки мощности конструкции стрелы и опоры. Электрическая таль создает большие динамические нагрузки при пуске и торможении, а также весит больше ручной. Если есть вероятность модернизации, лучше сразу заказывать кран с запасом прочности под электрическую таль или покупать сразу электроконсольный кран.

2. Какой срок службы консольного ручного крана?

При соблюдении правил эксплуатации и регулярном техническом обслуживании срок службы качественного консольного крана составляет 10–15 лет и более. Основные изнашиваемые части — это цепь тали и подшипники механизма вращения. Их своевременная замена продлевает жизнь всему оборудованию.

3. Нужно ли регистрировать консольный кран в Ростехнадзоре?

Согласно текущим правилам (ФНП по подъемным сооружениям), большинство консольных кранов с ручным приводом и грузоподъемностью до 10 тонн, управляемых с пола, не подлежат регистрации в органах надзора. Однако они подлежат внутреннему учету на предприятии, должны иметь паспорт изделия и подвергаться периодическому техническому освидетельствованию ответственными лицами организации. Всегда уточняйте актуальные требования у юриста или специалиста по охране труда вашего предприятия.

4. Что лучше: консольный кран или портальный кран?

Консольный кран выигрывает в цене и простоте монтажа, но имеет ограниченную зону действия (круг). Портальный (или козловой) кран позволяет перемещать грузы по прямоугольной площади, но стоит дороже, сложнее в монтаже и требует больше пространства. Для обслуживания одного станка или рабочей зоны консольный кран — лучший выбор. Для обслуживания всего пролета цеха — лучше козловой.

5. Как рассчитать стоимость владения?

Помимо первоначальной цены покупки, учитывайте:

• Стоимость монтажа (фундамент, работы).
• Стоимость доставки.
• Расходы на ежегодное ТО (смазка, осмотр).
• Замену расходников (цепи, крюки) раз в 2–3 года.

Ручные краны имеют крайне низкие эксплуатационные расходы по сравнению с электрическими аналогами, так как не потребляют электроэнергию и имеют минимум электронных компонентов.

Тренды рынка 2024–2025: Что нового в технологии консольных кранов?

Несмотря на кажущуюся консервативность конструкции, рынок грузоподъемного оборудования развивается. Вот на что стоит обратить внимание при выборе современной модели:

• Эргономика управления: Новые модели ручных талей имеют цепи управления меньшей длины и более плавный ход, что снижает утомляемость оператора.
• Антикоррозийные покрытия: Для работы в влажных помещениях или на улице производители предлагают оцинкованные элементы конструкции или порошковую окраску повышенной стойкости.
• Модульность: Появились разборные конструкции, которые можно демонтировать и перевезти на новое место без разрушения фундамента (для легких серий).
• Интеграция с балансирными манипуляторами: Все чаще консольные краны используются как база для установки пружинных балансиров, что позволяет оператору перемещать грузы практически без усилия, сочетая преимущества ручной и механизированной подачи.

Заключение: Как сделать правильный выбор

Выбор консольного ручного крана — это инвестиция в эффективность вашего производства. Правильно подобранное оборудование устраняет «узкие места» в логистике, снижает физическую нагрузку на персонал и повышает общую культуру производства.

Подводя итог, запомните три главных правила:

1. Безопасность прежде всего: Не экономьте на запасе прочности и качестве металла.
2. Точный расчет: Тщательно измерьте рабочую зону и параметры грузов.
3. Профессиональный монтаж: Даже лучший кран будет опасен, если он неправильно установлен.

Перед оформлением заказа рекомендуется запросить коммерческие предложения у нескольких поставщиков, сравнив не только цену, но и условия гарантии, сроки поставки и наличие сервисной поддержки. Качественный консольный кран прослужит вам долгие годы, став надежным помощником в ежедневных операциях.
